玻璃钢制品是良好的耐腐材料，首先用树脂（酚醛塑料、环氧树脂及聚酯树脂）让它们凝为一体，制成的材料，其抗拉强度可与钢材相媲美—因此得名叫玻璃钢。大家看到这里应该明白一点了，因为该产品的硬度很高。

    玻璃钢制品的拉伸强度却接近，甚至超过碳素钢，而比强度可以与高级合金钢相比。因此在航空、火箭、宇宙飞行器、高压容器以及在其他需要减轻自重的制品应用中，都具有卓越成效。FRP是良好的耐腐材料，对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力。但是它的缺点也很明显，就是他的耐长时间耐高温方面比较差，一般FRP不能在高温下长期使用，通用聚酯FRP在50℃以上强度就明显下降，一般只在100℃以下使用，通用型环氧FRP在60℃以上，强度有明显下降。

       玻璃钢防腐特点

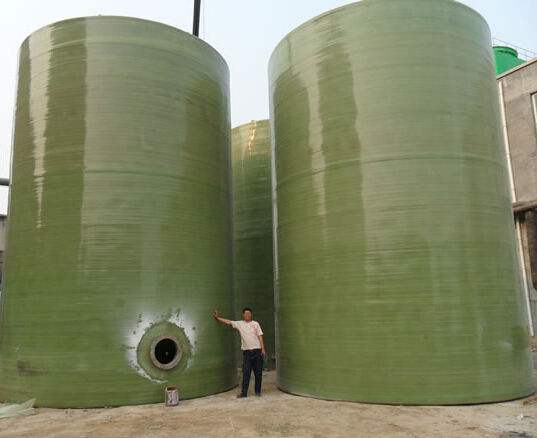

       玻璃钢制品以其超强的抗腐蚀能力成为很多行业的传输介质，但是它又是凭借什么才实现它的独有特性。纤维缠绕玻璃钢制品结构上分内衬层、结构层及外保护层三部分。其中，内衬层树脂含量高，一般在70%以上，其内表面富树脂层树脂含量高达95%左右。通过对内衬所用树脂的选择，可使玻璃钢制品在输送液体时具有不同的耐腐蚀性能，从而满足不同的工作需要；对需外防腐的场合，只需对外保护层树脂进行认真选择，便也可达到不同外防腐的使用目的。

      玻璃钢制品根据不同的腐蚀环境，可选用不同的防腐树脂，主要包括：间苯型不饱和聚酯树脂、乙烯基树脂、双酚A树脂、环氧树脂及呋喃树脂等，根据具体情况分别选用：对酸性环境，选用双酚A树脂、呋喃树脂等；对碱性环境，选用乙烯基树脂、环氧树脂或呋喃树脂等；对溶剂型使用环境，选用呋喃等树脂；当酸、盐、溶剂等腐蚀不是十分严重时，则可选用价格较为低廉的间苯型树脂。通过对内衬层不同树脂的选择，便可使玻璃钢制品广泛用于酸、碱、盐、溶剂等工作环境中，表现出良好的耐腐蚀性能。

       玻璃钢固化过程
       玻璃钢的固化可以提高强度10%以上，真空固化是提高玻璃钢制品强度的有效途径之一。制品在制造过程中，尚有部分残存的溶剂和其他低分子物，在常压下不能完全除去。
　　妨碍树脂与玻璃纤维的牢固粘结，因而影响玻璃钢制品强度。采用真空固化方法可使低分子物挥发得较为完全，使玻璃钢制品更加致密。因此能提高容器强度。
　　粘结剂中的固化剂在减压状态下应不易挥发，否则将会使固化剂挥发损失过大，使制品固化不完全，反而降低强度。
      玻璃钢过程检测
      该过程检验是针对生产过程中进行检验，过程检验实行自互检检验的制度，产品在配料、制衬、缠绕、修整、脱模等各工序，由操作工实行自检，并且由下道工序对上道工序进行检验，检验内容主要是外观、尺寸，检验结构填写产品过程的检验并记录，每件制品一个记录，制品编号和过程检验记录编号相互对应。
      玻璃钢成品验收
      最后一道工序为成品验收， 主要应检验标准是，玻璃钢制品表面是否平整光洁、无杂质，无纤维外露，无目测可见裂纹，无明显划痕，白花及分层；外表面应平整光滑，无纤维外露，无明显气泡及严重色泽不均等。

       玻璃钢防腐喷淋塔提示您：请点击玻璃钢制品查看更多“玻璃钢生产厂家为您服务”相关信息
