玻璃钢制品简介：

      玻璃钢即纤维增强塑料，简称FRP，即纤维增强复合塑料。根据采用的纤维不同分为玻璃纤维增强复合塑料（GFRP），碳纤维增强复合塑料（CFRP），硼纤维增强复合塑料等。它是以玻璃纤维及其制品（玻璃布、带、毡、纱等）作为增强材料，以合成树脂作基体材料的一种复合材料。纤维增强复合材料是由增强纤维和基体组成。纤维（或晶须）的直径很小，一般在10μm以下，缺陷较少又较小，断裂应变约为千分之三十以内，是脆性材料，易损伤、断裂和受到腐蚀。基体相对于纤维来说，强度、模量都要低很多，但可以经受住大的应变，往往具有粘弹性和弹塑性，是韧性材料。

      玻璃钢制品分类：

      玻璃钢罐：玻璃钢储罐，盐酸储罐，硫酸储罐，玻璃钢反应罐，防腐储罐，化工储罐，运输储罐，食品罐，消防罐等；

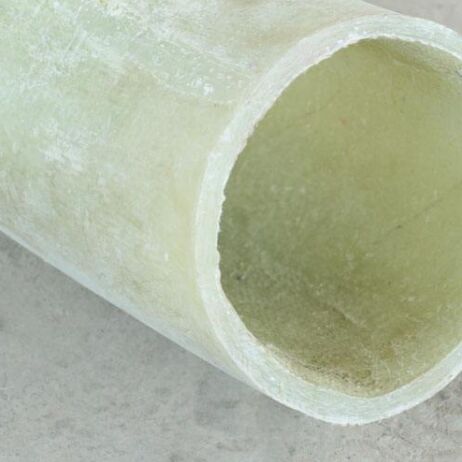

      玻璃钢管：玻璃钢管道，玻璃钢夹砂管，玻璃钢风管，玻璃钢电缆管，玻璃钢顶管，玻璃钢工艺管等；
      玻璃钢塔器：玻璃钢干燥塔，玻璃钢吸收塔，玻璃钢洗涤塔，玻璃钢脱硫塔，玻璃钢酸雾废气净化塔，玻璃钢冷却塔，交换柱等；
      玻璃钢外壳：机械设备玻璃钢外壳，医疗设备玻璃钢外壳，玻璃钢车壳，船舶玻璃钢外壳，储物箱玻璃钢外壳等；
      其他：角钢，线槽，拉挤型材，三通，四通，玻璃钢格栅，玻璃钢化粪池，一体化预制泵站，玻璃钢酸洗槽等。历久玻璃钢制品——玻璃钢是什么材料

      玻璃钢制品优缺点：

      玻璃钢制品优点
       轻质高强
      相对密度在1.5~2.0之间，只有碳钢的1/4~1/5，可是拉伸强度却接近，甚至超过碳素钢，而比强度可以与高级合金钢相比。因此，在航空、火箭、宇宙飞行器、高压容器以及在其他需要减轻自重的制品应用中，都具有卓越成效。某些环氧玻璃钢的拉伸、弯曲和压缩强度均能达到400Mpa以上。
      耐腐蚀
      玻璃钢是良好的耐腐材料，对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力。已应用到化工防腐的各个方面，正在取代碳钢、不锈钢、木材、有色金属等。
      电性能好
      玻璃钢是优良的绝缘材料，用来制造绝缘体。高频下仍能保护良好介电性。微波透过性良好，已广泛用于雷达天线罩。
      热性能良好
      玻璃钢热导率低，室温下为1.25~1.67kJ/（m·h·K），只有金属的1/100~1/1000，是优良的绝热材料。在瞬时超高温情况下，是理想的热防护和耐烧蚀材料，能保护宇宙飞行器在2000℃以上承受高速气流的冲刷。
      可设计性好
     1）可以根据需要，灵活地设计出各种结构产品，来满足使用要求，可以使产品有很好的整体性。
     2）可以充分选择材料来满足产品的性能，如：可以设计出耐腐的，耐瞬时高温的、产品某方向上有特别高强度的、介电性好的，等等。
    工艺性优良
（1）可以根据产品的形状、技术要求、用途及数量来灵活地选择成型工艺。
（2）工艺简单，可以一次成型，经济效果突出，尤其对形状复杂、不易成型的数量少的产品，更突出它的工艺优越性。
      玻璃钢制品缺点
      弹性模量低
      玻璃钢的弹性模量比木材大两倍，但比钢（E=2.1×105）小10倍，因此在产品结构中常感到刚性不足，容易变形。
      可以做成薄壳结构、夹层结构，也可通过高模量纤维或者做加强筋等形式来弥补。
      长期耐温性差
      一般玻璃钢不能在高温下长期使用，通用聚酯FRP在50℃以上强度就明显下降，一般只在100℃以下使用；通用型环氧FRP在60℃以上，强度有明显下降。但可以选择耐高温树脂，使长期工作温度在200~300℃是可能的。
      老化现象
      老化现象是塑料的共同缺陷，玻璃钢也不例外，在紫外线、风沙雨雪、化学介质、机械应力等作用下容易导致性能下降。
      剪切强度低
      层间剪切强度是靠树脂来承担的，所以很低。可以通过选择工艺、使用偶联剂等方法来提高层间粘结力，最主要的是在产品设计时，尽量避免使层间受剪。

      生产玻璃钢的方法：

      基本上分两大类，即湿法接触型和干法加压成型。如按工艺特点来分，有手糊成型、层压成型、RTM法、挤拉法、模压成型、缠绕成型等。手糊成型又包括手糊法、袋压法、喷射法、湿糊低压法和无模手糊法。
      目前世界上使用最多的成型方法有以下四种。
      1.手糊法：主要使用国家有挪威、日本、英国、丹麦等。
      2.喷射法：主要使用国家有瑞典、美国、挪威等。
      3.模压法：主要使用国家有德国等。
      4.RTM法（树脂传递模塑）：主要使用国家有欧美各国、日本。
还有：纤维缠绕成型法、拉挤成型法和热压灌成型法等等。
      中国有90%以上的玻璃钢制品是手糊法生产的，其他有模压法、缠绕法、层压法等。日本的手糊法仍占50%。从世界各国来看，手糊法仍占相当比重，说明它仍有生命力。手糊法的特点是用湿态树脂成型，设备简单，费用少，一次能糊10m以上的整体产品。缺点是机械化程度低，生产周期长，质量不稳定。中国从国外引进了挤拉、喷涂、缠绕等工艺设备，随着玻璃钢工业的发展，新的工艺方法将会不断出现。
      江苏玻璃钢生产厂家提示您：请点击玻璃钢制品查看更多“玻璃钢是什么材料”玻璃钢防腐相关信息
